半导体制造：无尘服如何守护芯片？核心防护逻辑解析
在半导体制造领域，芯片制程已迈入纳米级（如 3nm、5nm 工艺），哪怕 0.1μm 的微颗粒附着、几十伏的静电放电，都可能导致芯片电路击穿、功能失效，直接造成巨额生产损失。无尘服绝非 “普通洁净装备”，而是契合半导体行业 “超洁净、低静电、高密封” 要求的关键防护品，其性能直接关联产品良率与质量控制，是半导体制造不可或缺的 “品质守护者”。

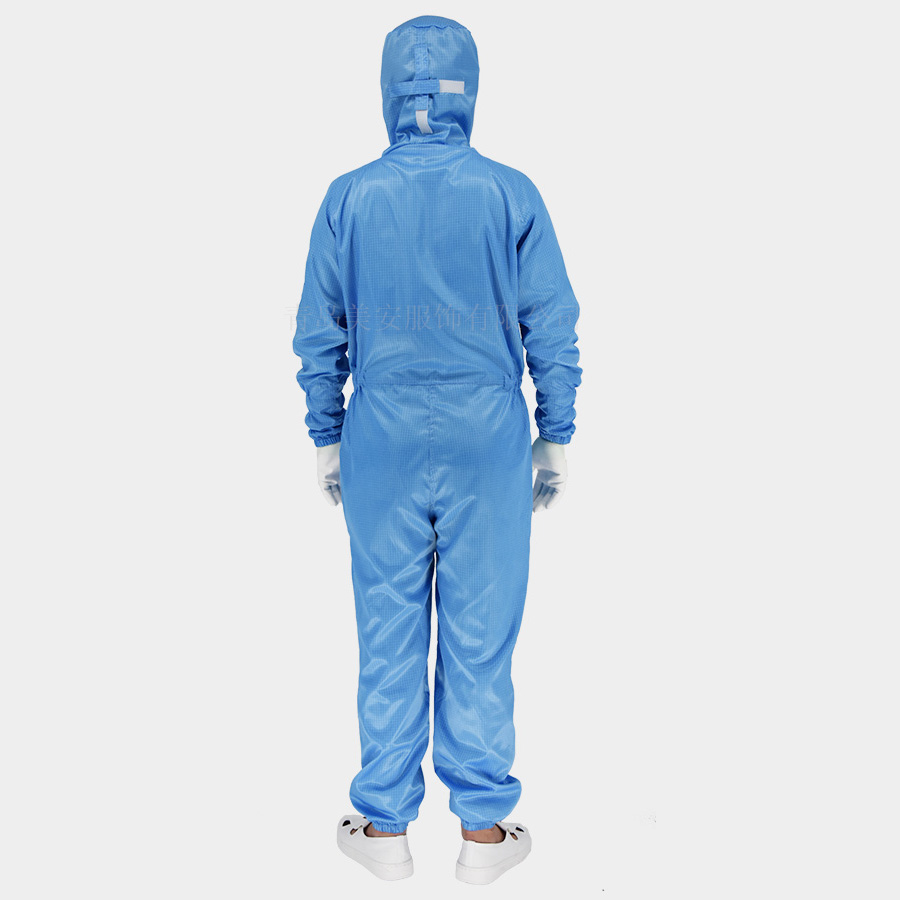

首先，超洁净防护：阻断纳米级污染物。半导体洁净车间（如百级、十级洁净区）对微颗粒控制要求严苛，无尘服需实现 “零发尘” 防护：选用超细旦聚酯纤维（单丝直径≤8μm）混纺导电丝面料，发尘量≤0.3 粒 / 平方米（0.3μm 以上颗粒），且通过激光封边工艺（无外露缝线），避免缝线脱落产生纤维碎屑；款式为四连体带帽款（含靴套 + 面罩 + 内置手套），全包裹头发、耳朵、指甲等易产尘部位，袖口、领口用食品级弹性胶条密封，无任何缝隙漏尘，确保人体污染物不进入生产环境，契合 ISO 14644 洁净室标准。
其次，防静电升级：守护敏感电子元件。半导体芯片、晶圆对静电极为敏感，静电放电（ESD）可能造成不可逆损伤，无尘服需具备 “高精度防静电” 性能：面料中导电纤维密度达每厘米 3-4 根，点对点电阻稳定在 10^6-10^9Ω，静电衰减时间≤0.05 秒，快速导出人体静电，避免静电积聚；服装无金属配件（如拉链、纽扣），采用非金属隐形粘扣，防止金属摩擦产生额外静电，同时面料表面经过抗静电涂层处理，减少粉尘吸附，双重保障芯片生产安全。
再者，场景适配：贴合半导体制造全流程。半导体制造从晶圆光刻到芯片封装，不同环节需求差异显著：光刻车间需选 “高透光面罩 + 低反光面料”，避免影响光刻精度；封装测试车间可选用分体式无尘服，搭配独立无尘帽，兼顾防护与操作灵活性；所有无尘服需耐受洁净室专用消毒剂（如过氧化氢），清洗 50 次后仍保持洁净与防静电性能，满足半导体行业高频清洗的需求。
规范管理是保障防护效果的关键：需建立 “专人专属、集中清洗、定期检测” 制度，每批无尘服出厂前需通过第三方权威检测（提供发尘量、防静电性能检测报告）；使用过程中每 3 个月抽样复检，发现破损、性能衰减立即更换，确保始终符合半导体制造的质量控制要求。
青岛美安服饰有限公司作为半导体行业无尘服源头工厂，通过 ISO9001、ISO14001、ISO45001 及 LA 资质认证，可根据客户洁净等级（十级 / 百级 / 千级）定制适配方案。公司严选半导体专用面料，每批产品均经过多维度检测，品质有保障。欢迎半导体制造企业到厂参观，沟通具体需求，定制专属无尘服方案，共同守护芯片品质。
